数字化钻机
面向工程勘察钻探现场，集钻进施工、动力输出、液压控制、远程行走与过程参数采集于一体，支撑施工记录、工况监测和质量追溯。
QSF2.8 CS4
发动机型号
22 MPa
系统额定压力
2.5 m
桅杆给进行程
4500 N.m
最大回转扭矩
5029×2200×2194
运输尺寸 L/W/H
Product Overview
面向现场作业的数字化钻探装备
数字化钻机用于工程勘察钻探施工，可围绕发动机、桅杆给进、液压系统、动力头、辅助绞车、泥浆泵和遥控行走等关键部件，形成完整的现场钻进作业能力。
设备可与数字化钻测平台协同，支撑钻进参数采集、设备状态记录、施工过程追溯和成果数据管理，为智能勘察体系提供基础装备支撑。
- 适配工程勘察现场钻探、标贯、泥浆循环和辅助提升等作业需求。
- 围绕钻压、扭矩、转速、流量、压力、位移等参数形成过程记录。
- 支持与平台系统协同，实现现场施工数据沉淀和质量追溯。

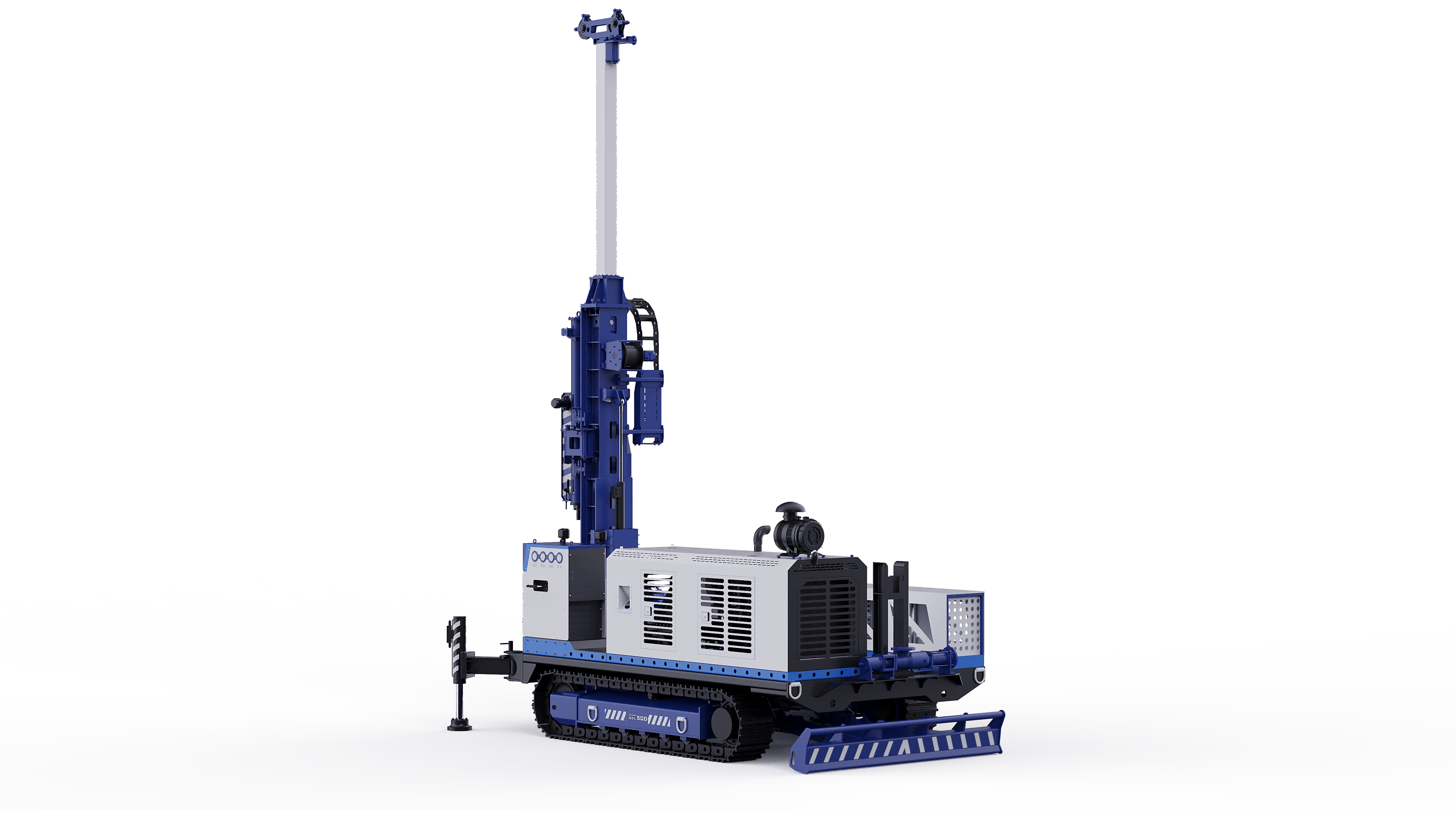

整机展示图

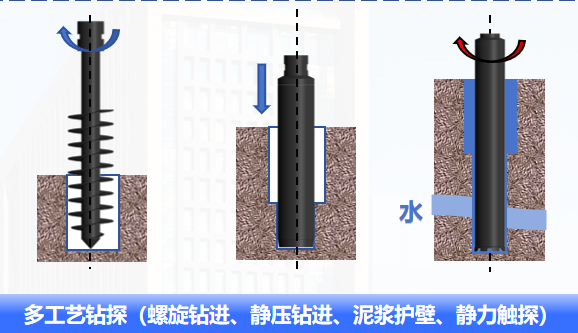

多工艺作业

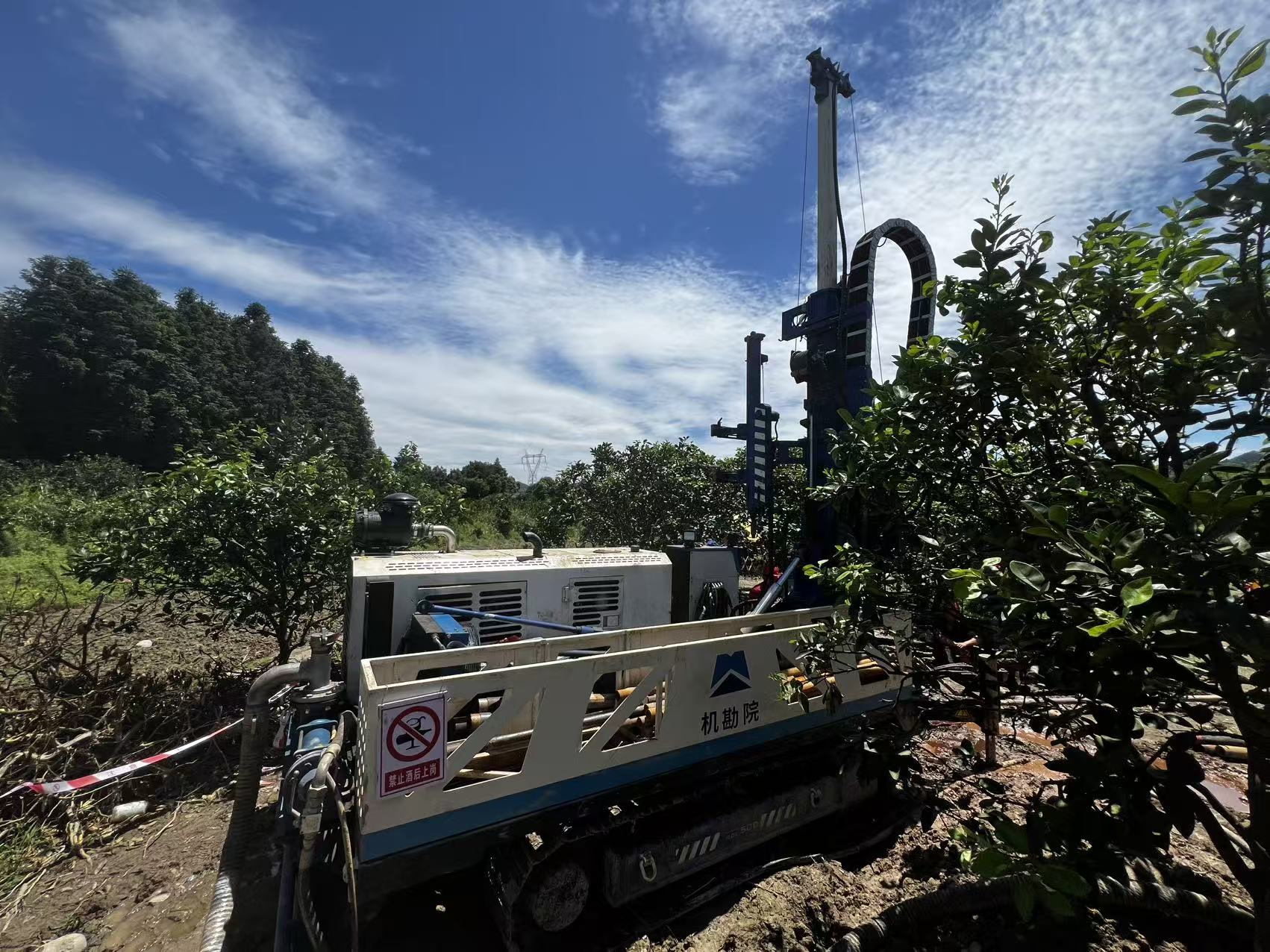

现场作业图
Core Capabilities
核心能力
围绕勘察钻探现场的效率、安全、数据和交付，构建稳定可靠的装备能力。
稳定钻进
发动机、液压系统和动力头协同输出，满足工程勘察钻探施工需求。
过程记录
可围绕钻进参数、设备状态和作业过程形成数据化记录。
遥控行走
支持遥控行走，提升设备转场、就位和现场作业灵活性。
平台协同
可与数字化钻测平台联动，服务数据归集、质量追溯和成果管理。
Technical Parameters
技术参数
以下为数字化钻机主要参数，可根据后续配置和选型进行扩展调整。
| 系统分类 | 参数项目 | 参数值 | 单位 | 备注 |
|---|---|---|---|---|
| 发动机 | 型号 | QSF2.8 CS4 | — | 4缸 / 54kW / 国IV |
| 最高转速 | 2600 | rpm | ||
| 最大扭矩 | 270 | N.m | ||
| 桅杆给进 | 行程 | 2.5 | m | |
| 给进力 | 53 | kN | ||
| 起拔力 | 120 | kN | ||
| 液压系统 | 系统最大流量 | 150 | L/min | |
| 系统额定压力 | 22 | MPa | ||
| 油箱容量 | 100 | L | ||
| 标贯器 | 标准锤 | 63.5 | kg | |
| 重锤落程 | 760 | mm | ||
| 动力头 | 工作压力 | 205 | bar | |
| 工作流量 | 150 | l/min | ||
| 辅助绞车 | 单绳拉力 | 2300 | kgf | |
| 快绳速度 | 10 | m/min | ||
| 容绳量 | 21 | m | ||
| 钢绳直径 | 12 | mm | ||
| 泥浆泵 | 流量 | 250 | L/min | |
| 压力 | 1.2 | MPa | ||
| 遥控行走 | 速度 | 2 | km/h | |
| 坡度 | 20 | 度 | ||
| 桅杆滑移 | 滑移距离 | 1000 | mm | |
| 钻杆 | 长度 | 1.5 | m | |
| 钻杆盒容量 | 容量 | 36 | — | |
| 标贯盒容量 | 容量 | 30 | — | |
| 运输尺寸 | L / W / H | 5029 × 2200 × 2194 | mm |
| 参数项目 | 原动力头 | 新动力头 | ||
|---|---|---|---|---|
| 1档 | 2档 | 1档 | 2档 | |
| 最大回转速度 | 190 r/min | 95 r/min | 781 r/min | 391 r/min |
| 最大回转扭矩 | 2250 N.m | 4500 N.m | 508 N.m | 1017 N.m |
Applications
应用场景
适用于工程勘察、复杂地层钻探、现场测试配合作业及数字化勘察示范项目。

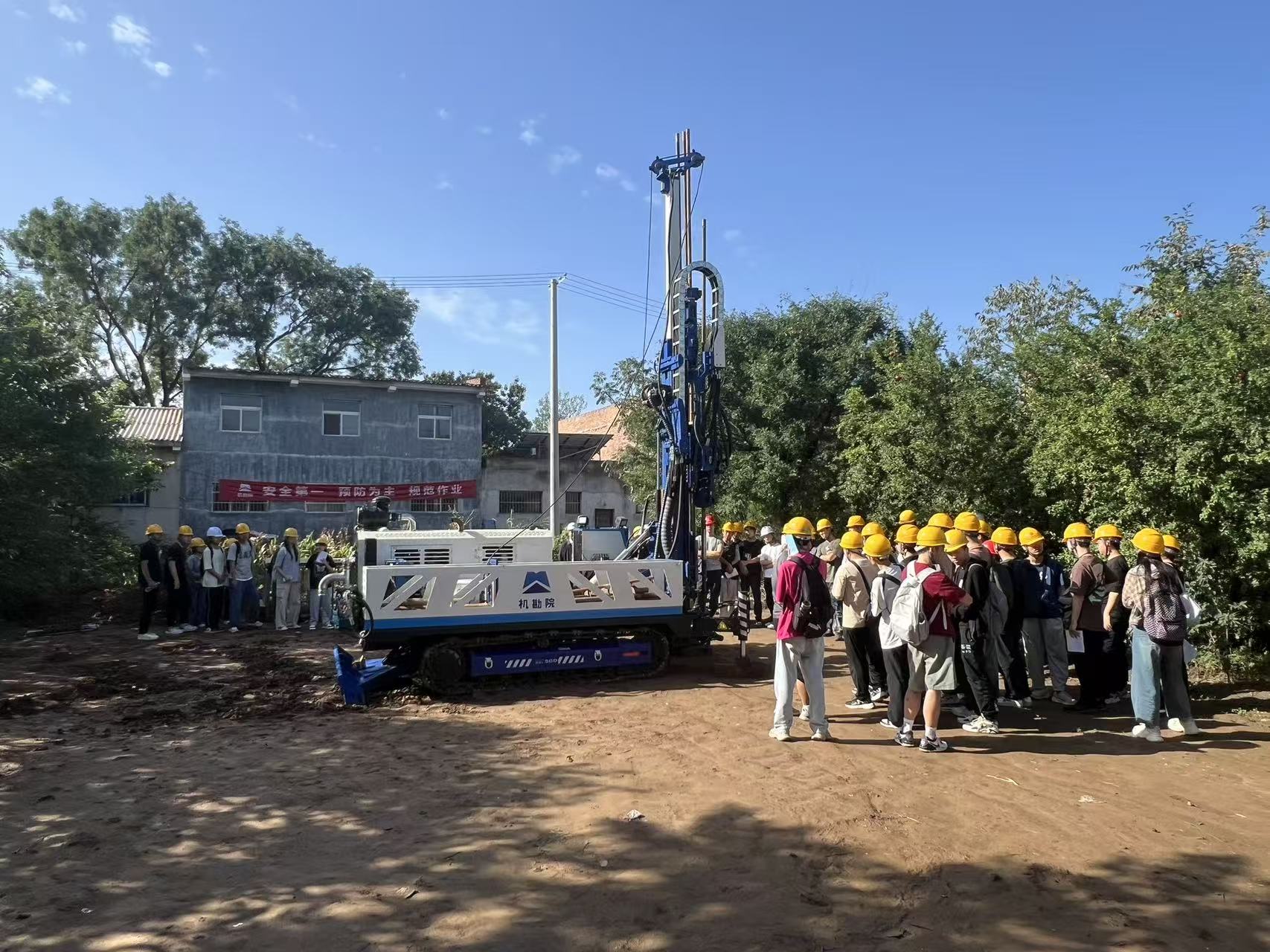

工程勘察钻探
服务常规工程勘察钻孔施工，记录钻进过程和设备状态。

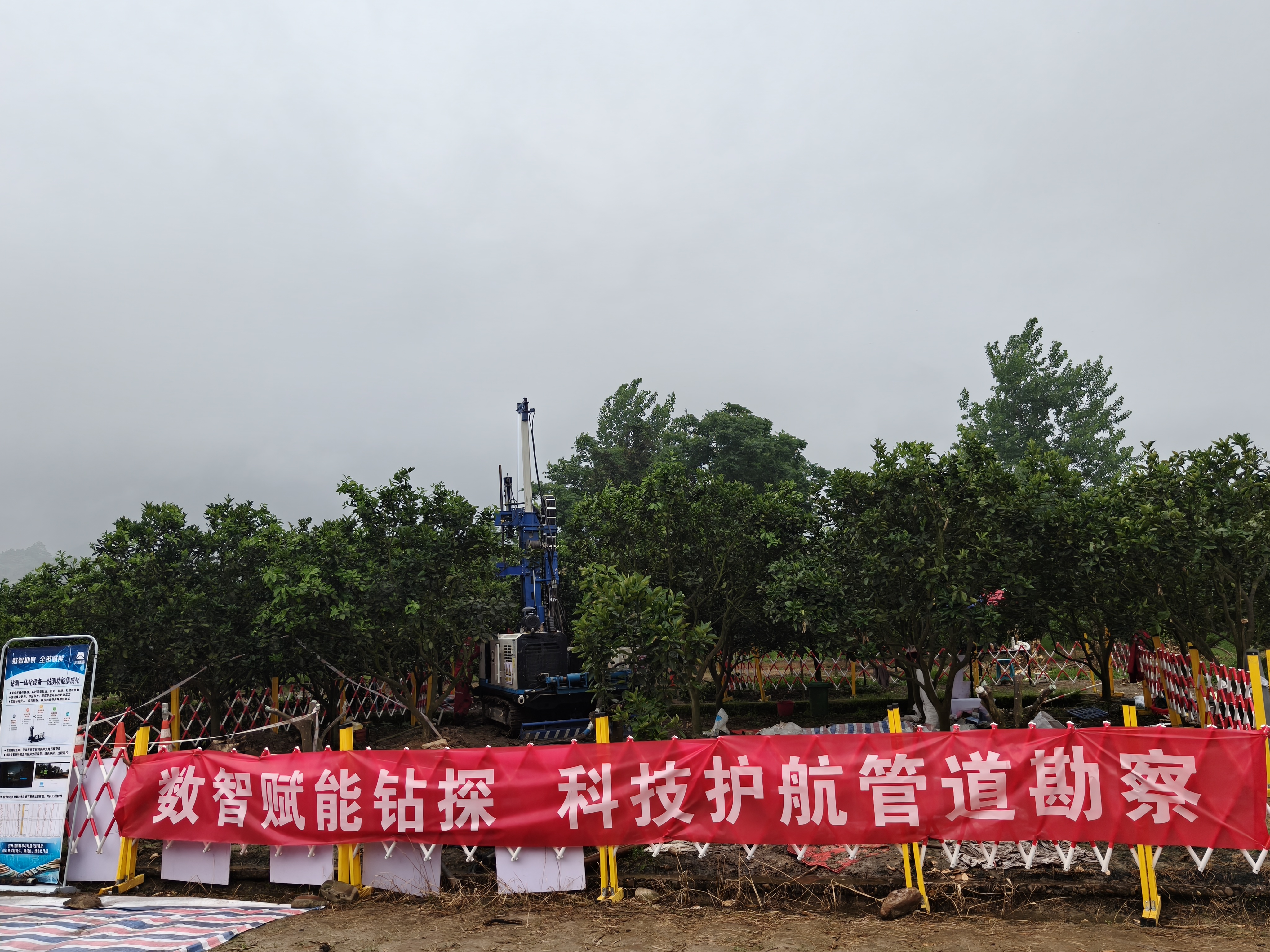

复杂地层作业
面向软硬互层、破碎带、富水地层等条件，支撑现场施工与数据分析。
数字化示范项目
与钻测平台联动，形成现场数据归集、过程追溯和成果管理闭环。
